数字接线盒与数字仪表的常规连接方法

发布日期:2020-07-30 08:35:00

    数字汽车衡是以数字信号处理为核心,通过传感器输出数字信号与仪表之间采用数据通信方式进行信号传输的一种计量称重设备。数字接线盒根据其接线方式分四线制和六线制两种方式,哪么这两种接线方式的数字接线盒与数字仪表应该怎样正确合理的连接呢?下面新疆盛世万达电子设备有限公司就根据本公司多年的实践经验分别说明一下两种接线盒连线与数字仪表的常规连接方法,希望通过大家的阅读能提高大家在这方面的正确认识,对大家有一定的帮助。

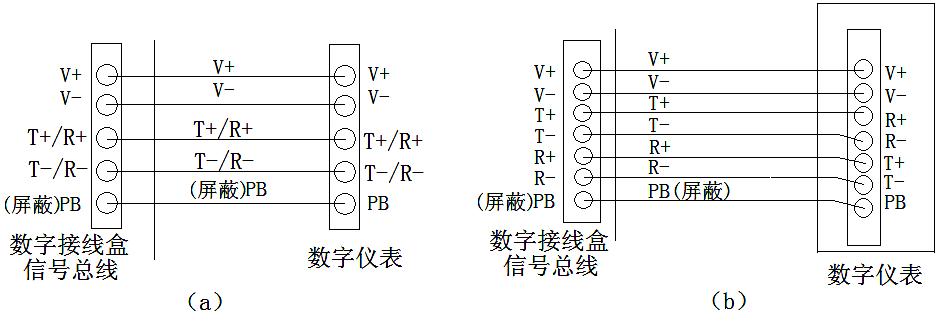

    数字接线盒连接仪表是通过一条信号总线连接。接线原则要根据数字传感器的线制来决定。四线制数字接线盒与仪表按“同名端连接”原则进行连接。六线制数字接线盒与仪表是按照“电源同名端连接”,“信号线发送连接接收,正对正,负对负”的原则接线。如图(a)、(b)所示。

新疆数字汽车衡

                                四线制数字接线盒与数字仪表接线图(a)                                                                六线制数字接线盒与数字仪表接线图(b)

     以上就是新疆盛世万达电子设备有限公司对数字接线盒数字仪表连接方法的详细说明和系统阐述,希望能够帮助到大家,如需了解更多关于新疆地磅的相关知识,欢迎新老客户随时拨打24小时售后服务热线:0991-3776046、13579260408、18160565368咨询,保证您一定会得到满意的答复。
