XK3190-DS1数字仪表与数字传感器的连接方法

发布日期:2020-07-30 08:55:00

    新疆数字汽车衡是以数字信号处理为核心,通过传感器输出数字信号与仪表之间采用数据通信方式进行信号传输的一种计量称重设备。XK3190-DS1数字仪表作为一款常用且性能稳定的数字称重仪表,在新疆数字汽车衡的配套使用中越来越多的新疆数字汽车衡厂家在配套使用这款数字仪表,哪么XK3190-DS1数字仪表与数字传感器应该怎样正确合理的连接呢?下面新疆盛世万达电子设备有限公司就根据本公司多年的实践经验XK3190-DS1数字仪表与数字传感器的连接方法接方法,希望通过大家的阅读能提高大家在这方面的正确认识,对大家有一定的帮助。

   1) DS1与数字传感器的接口定义:

   采用9芯 D型(针)插座,针脚定义如下:

   1 ------屏蔽线

   2 ——---信号发送负(T-)

   3 ———信号接受负(R-)

   4 ———-信号发送正(T+)

   5 ------信号接受正(R+)

   6 -------电源正(V+)

   9 ------电源负(V-)或(GND)

   2)XK3190-DS1数字仪表构成的数字式汽车衡整体接线:

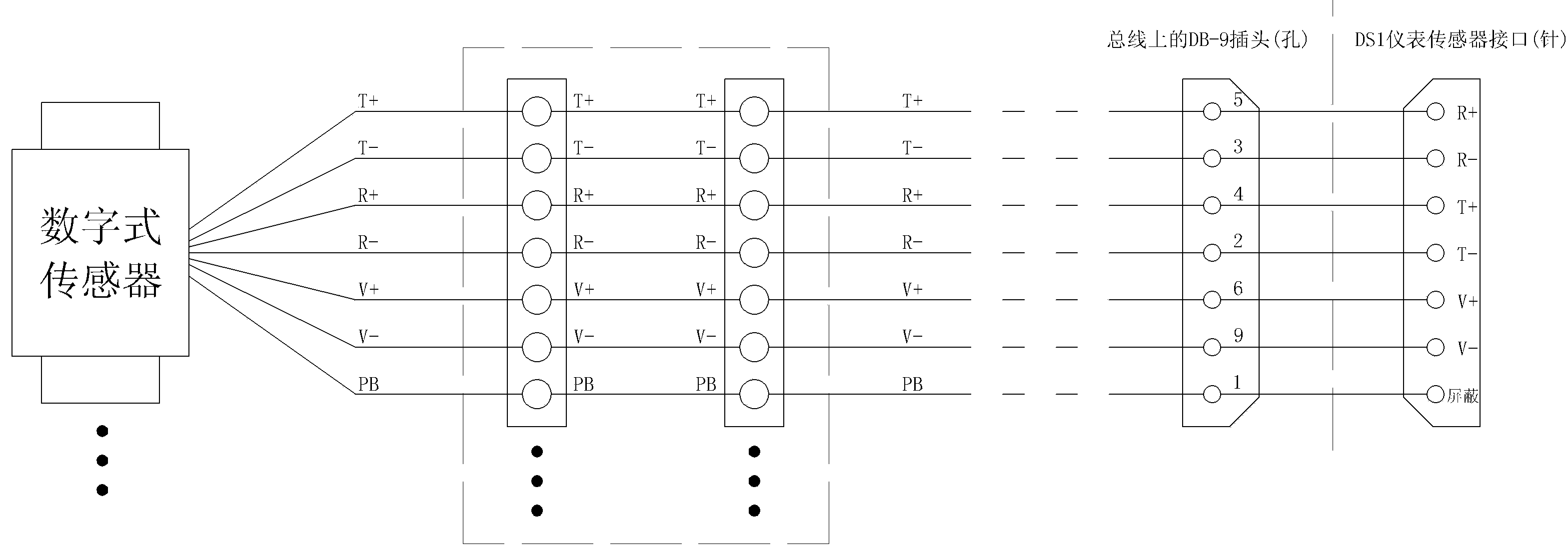

   由DS1构成的数字式汽车衡整体接线方法如下图所示。图中以六线制数字传感器为例来说明,四线制传感器的连接与此类似,可参照此图联接。

新疆数字汽车衡

                                                                                                 DS1构成的数字汽车衡整体接线示意

    以上就是新疆盛世万达电子设备有限公司对XK3190-DS1数字仪表与数字传感器连接方法的详细说明和系统阐述,希望能够帮助到大家,如需了解更多关于新疆地磅的相关知识,欢迎新老客户随时拨打24小时售后服务热线:0991-3776046、13579260408、18160565368咨询,保证您一定会得到满意的答复。
