数字汽车衡是以数字信号处理为核心，通过传感器输出数字信号与仪表之间采用数据通信方式进行信号传输的一种计量称重设备。数字传感器根据其接线方式分四线制和六线制两种方式，哪么这两种接线方式的数字传感器与接线盒应该怎样正确合理的连接呢？下面新疆盛世万达电子设备有限公司就根据本公司多年的实践经验分别说明一下两种传感器连线接入数字接线盒的方法，希望通过大家的阅读能提高大家在这方面的正确认识，对大家有一定的帮助。                               一、 四线制数字传感器与接线盒的连接方法：

     四线制传感器一般使用四线制接线盒。数字传感器与接线盒连接按“同名接线端相连”的原则进行联接，即传感器电源V+接接线盒中的V+，传感器V-接接线盒V-，信号正（T+/R+）接接线盒的信号正（T+/R+），信号负（T-/R-）接接线盒的信号负（T-/R-），如图1所示：

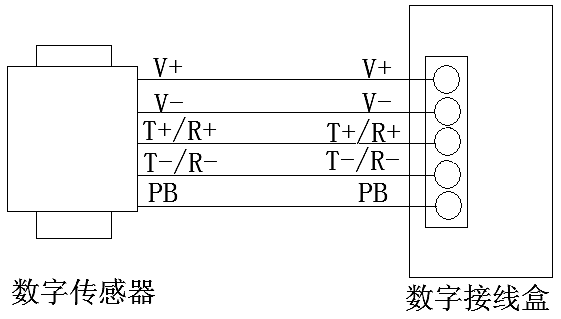

                                                                                    图1 四线制数字传感器接入接线盒（四线制接线盒）

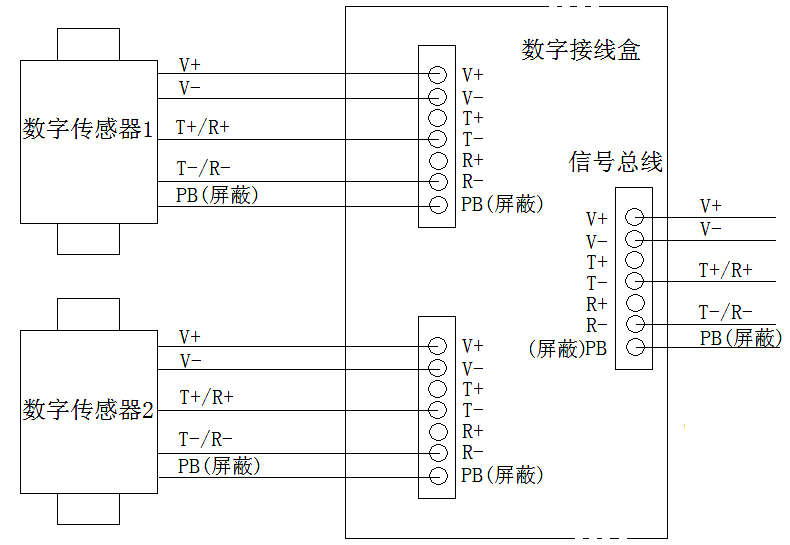

                                                                                            图2四线制数字传感器接入六线制接线盒

     二、六线制数字传感器与接线盒的连接方法：

     六线制数字传感器与接线盒连接也是按照“同名接线端相连”的原则进行联接，即传感器与接线盒之间电源V+接V+，V-接V-，信号发送正（T+）接信号发送正（T+），信号发送负（T-）接信号发送负（T-），信号接收正（R+）接信号接收正（R+），信号接收负（R-）接信号接收负（T-），如图7所示：

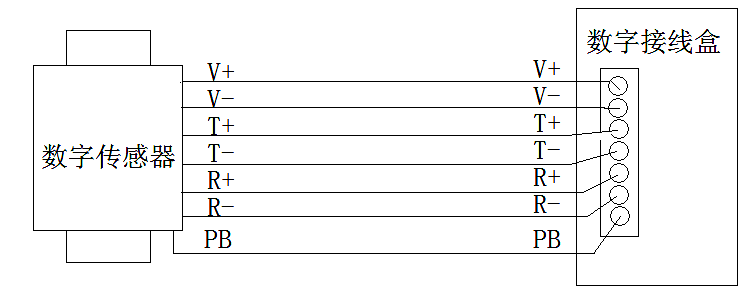

                                                                                        图2六线制数字传感器接入接线盒（六线制接线盒）

     以上就是新疆盛世万达电子设备有限公司对数字传感器与接线盒连接方法的详细说明和系统阐述，希望能够帮助到大家，如需了解更多关于新疆地磅的相关知识，欢迎新老客户随时拨打24小时售后服务热线：0991-3776046、13579260408、18160565368咨询，保证您一定会得到满意的答复。
