新疆数字汽车衡的构成

发布日期:2020-07-28 14:09:00

    新疆数字汽车衡的构成

新疆数字汽车衡

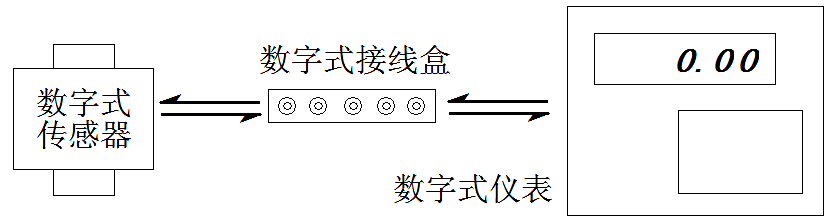

                                                                                             图1  数字式汽车衡组成

    如图1所示,数字式汽车衡主要由数字式传感器、数字式接线盒以及数字式汽车衡仪表组成。

    1、  数字式传感器

    数字式传感器的概念是相对于输出模拟信号的模拟传感器相对而言的,数字式传感器是指可输出数字信号的传感器。

新疆数字汽车衡

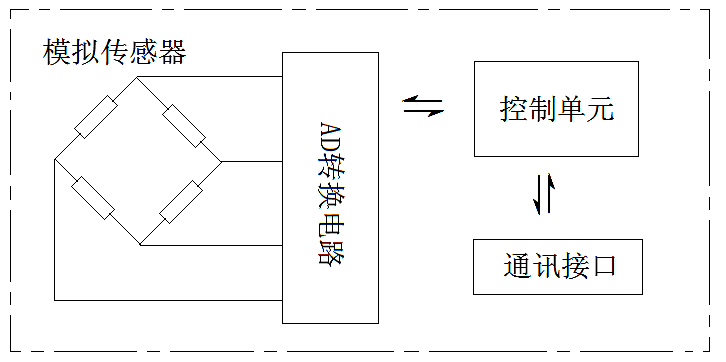

                                                                                                            图2 数字传感器原理

    现阶段使用的数字式传感器大体构成为:模拟传感器 + AD转换电路 + 控制单元 + 数据通讯接口,如图2所示。

    1.1数字式传感器的特点

    数字式传感器与模拟传感器相比,具有以下特点:

    1)  抗干扰能力强,稳定性好:输出数字信号,克服了模拟传感器由于小信号而带来的抗干扰能力差的问题。

    2)  信号传输距离远:数字传感器常规都采样数字通讯传输方式进行数据传输,容易实现远距离的传输。

    3)  高测量精度和分辨率:由于采用数字方式,客服了模拟传感器在高精度细分测量时细小信号无法正确良好传输的缺陷,实现了模拟式传感器无法实现的细分精度。

    4)  可多路测量,每个传感器单独访问和直接读数。

    1.2数字传感器的接口

    数字式传感器与数字仪表之间的信号传输一般都采用命令式数字通讯方式来进行,如RS232 、RS485等,其中以RS485方式最多。RS485通讯的特点是传输距离远,通讯可靠性高,可以实现以总线为基础的多设备网络方式通讯等特点。

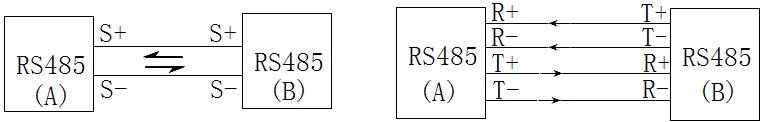

RS485通常有半双工和全双工两种工作方式,如图3


                                                                 (a)半双工                                                                            (b)全双工

    图3  RS485的工作模式

    两种通讯方式在数字式传感器中均有用到。采用半双工方式的数字传感器通常被称为四线制(两根信号线加两根电源线)数字传感器,采用全双工方式的数字传感器通常被称为六线制(四根信号线加两根电源线)数字传感器。四线制数字传感器和六线制数字传感器的引线定义如图4所示。

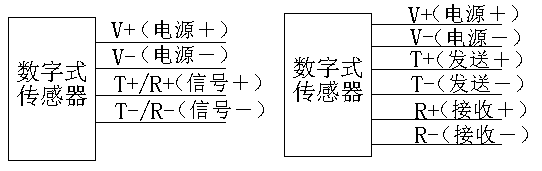

                                                                                            图4  四线制和六线制数字传感器的引线定义

    当前市面上大多数类型的数字传感器为四线制数字传感器,托利多、HBM、苏州仅一以及采用上海耀华DS-A1数字模块的数字传感器为六线制数字传感器。一般说来,六线制传感器由于其全双工的工作模式决定了性能和可靠性等方面优于四线制数字传感器,现场适应能力远比四线制数字传感器强。

    1.3上海耀华DSA1数字化模块:

    DS-A1是一款用于模拟传感器数字化的AD转换模块,方便实现将模拟传感器升级为高性能数字传感器。

    采用DS-A1构成的数字传感器特色:

    1)采用最新的AD转换技术,构成的数字传感器可以输出稳定的100万码。

    2)兼容HBM公司AD104数字模块通讯协议。

    3)采用可靠的数据存储技术,彻底解决数字传感器参数被破坏或丢失的问题。

    4)接口ESD防护,大大降低接口的损害率。

    5)电源反接保护,防止因接线错误损坏数字传感器。

    6)优异的抗干扰性能:模块本身良好的电磁兼容性能,决定了由它构成的数字传感器7)抗干扰能力强,性能稳定。

    DSA1及构成的数字传感器主要技术参数:

   1.4数字传感器的选择:

   数字传感器的选择一般根据以下几个指标:

   a. 数字传感器的线制:推荐选择六线制。

   b. 数字传感器的最大输出码:宜大不宜小。一般选择在50万码以上,推荐选择100万码或以上。

   c. 数字传感器的功耗:越小越好。功耗决定了数字传感器的工作稳定性以及总线传输距离,功耗小可使信号衰减小,供传感器的电源损耗低,有利于传感器稳定工作,长距离信号传输。

   d. 端口防护能力:应选择有防护、防护功能多、防护功能可靠的数字传感器。

   e. 数字模块安装位置:宜首选数字模块内置(嵌入)式,尽量避免使用外置(背包)式。

   f. 传感器参数安全可靠性:参数安全程度是很关键的一项指标。

   2.数字式接线盒

   数字式接线盒是数字称重系统连接传感器的专用接线盒,是将多个数字传感器并接成传感器接口总线的一种接线板。数字式接线盒只起接线作用,没有模拟接线盒的信号调节功能。所以数字式接线盒内一般没有信号调节的电位器,这也是数字式接线盒与模拟式接线盒的最大区别。

    数字式接线盒通常可分为四线制和六线制两种。四线制数字接线盒主要用于连接四线制数字传感器,六线制数字接线盒通常应用在六线制传感器的接线,也可用在四线制数字传感器的接线上。

    3.数字汽车衡仪表:

    数字汽车衡仪表直接处理数字传感器输出的数字信号,即可和每个传感器单独进行数据交换,也可批量处理所有传感器输出的信号。

    根据所能配接数字传感器传感器的接口通讯工作方式,数字汽车衡仪表分四线制和六线制两种;由于数字汽车衡仪表跟数字传感器以数据通讯方式进行信号传输,所以根据兼容数据通讯协议种类及数量,又分为专用数字汽车衡仪表和通用数字汽车衡仪表。

    耀华的XK3190-DS1/DS2仪表属通用数字汽车衡仪表,传感器接口RS485半双工和全双工方式(四线制、六线制)全兼容设计。

    DS1数字式汽车衡的特点:

    ①DS1是一款通用数字仪表:除联接耀华协议(中航电测、广州电测、宁波本原、宁波夏冰等应用厂家)的数字传感器外,还可兼容HBM(AD104C协议)数字传感器、苏州仅一协议(苏州仅一、中航电测等应用厂家)的数字传感器以及本原、博达等厂家自定协议的数字传感器。

    ②485全双工(6线制)和半双工(4线制)方式的数字传感器都可联接。

    ③具有安全可靠的传感器端口防护功能:a.电源抗浪涌防护。b.高达15KV的静电防护。c.具有防雷击保护。

    ④强接口驱动能力;标准产品可直接连接16个数字式传感器。接口最大输出电流可达400mA 电压DC11.3V。

    ⑤丰富实用的数字式调试功能。

    a.具有自动识别和手动设置传感器的类型,数量,安装位置的功能。

    b.数字传感器地址修改,查看的功能。

    c.具有数字传感器受力是否均匀的检查功能。

    d.自动,手动角差修正的功能。

    e.多段线性修正的功能。

    f.具有手动线性修正的功能。

    g.具有分度值切换的功能。

    以上就是新疆盛世万达电子设备有限公司对新疆数字汽车衡构成的详细说明和系统阐述,希望能够帮助到大家,如需了解更多关于新疆地磅的相关知识,欢迎新老客户随时拨打24小时售后服务热线:0991-3776046、13579260408、18160565368咨询,保证您一定会得到满意的答复
