称重传感器的选用原则

发布日期:2020-04-13 13:02:00

   随着经济的发展,新疆地磅的品种越来越多,每个地磅产品都有自己的优势。当电子地磅越来越普遍,各新疆地磅厂家如沐春风似的越来越多,每个地磅厂家生产出来的电子地磅都有不同,那咱们在购买电子地磅的时候,应该提前考虑哪些问题呢?其实购买电子地磅主要应该考虑电子地磅秤体结构的强度和称重传感器的精度及称重传感器的稳定性等,作为电子地磅的核心部件称重传感器在电子地磅的使用过程中有着举足轻重的作用,今天新疆盛世万达电子设备有限公司就这个问题给大家分享一下。

   1、结构型式及适用范围的选择

该系统安装时应该重视的问题是:必须始终保证重物的重力线通过传感器承重轴线,而不受侧向冲击力的影响,选择的传感器本身要有良好的抗侧向能力,同时,在侧向力冲击作用下,传感器及其重力引入装置应具有迅速复位的能力和保护装置。

推荐优先考虑以下形式:

1)SB、SQB、LS等剪切悬臂梁系列,其突出的特点是容量大,几何尺寸小(尤其是高度小),抗侧向力强,安装简单,对力引入机构的要求不高;

2)ZS柱式系列:其本身就充当了一个不倒翁主体,能快速恢复侧向力的影响,容量大,但必须注意其安装技巧,限位装置绝对不能忽略;

3)QS型复合剪切梁系列,它以点接触式将重力引入而非同寻常,采用钢球滚动式支承,具有较强的自复位性能,抗横向冲击力强。

   2、悬吊式称重系统中的传感器结构型式

该系统的最大特点是传感器在受重力拉伸的状态下,重物的重力方向比较容易与传感器的几何轴线一致,复位能力强。但是对传感器的过载保护装置要求较高,安装时占据空间较大,一般只考虑中、小量程的称量情况选用。

※ 推荐优先考虑以下几种型式:

PST、DE、NB系列的复合弯曲梁式,其受力轴线与几何轴线几乎一致,吊钩秤中最常采用;

BHS系列板环拉伸式,容量较大,安全性好。

   3、环境适应性选择

用于称重系统中的传感器,一般都要长期工作在各种复杂的环境中,经受温度、湿度、粉尘、腐蚀等的考验,故必须事先对传感器密封型式做出较合理的选择。应考虑以下几点:

1)高温环境对传感器造成密封材料及焊点熔化、弹性体和应变计内应力发生结构变化等问题。对于高温环境下工作的传感器常采用耐高温传感器;另外,苛刻的场合还须加有隔热、水冷或风冷等装置。

2) 粉尘、湿热对传感器造成较大的影响。在此环境条件下应选用密闭性很高的传感器。不同的传感器其密封的方式是不同的,其密闭性存在着很大差异。常见的密封有密封胶充填或涂覆;橡胶垫机械紧固密封;焊接(激光焊接、氩弧焊、等离子焊等)和抽真空充氮密封。

 3)从密封效果来看,焊接密封为最佳,充填密封胶为较差。对于室内干净、干燥环境下工作的传感器,可选择充填密封胶密封的传感器,而对于一些在潮湿、粉尘性较高的环境下工作的传感器,应选择膜片热套密封或膜片焊接密封、抽真空充氮的传感器。
 4)在腐蚀性较高的环境下,如潮湿、酸性对传感器造成弹性体和附件受损、腐蚀等影响,应选择外表面进行过喷塑或不锈钢弹性体及不锈钢外罩,抗腐蚀性能好且密闭性好的传感器。
 5)电磁场对传感器输出信号干扰的影响。在此情况下,应对传感器的屏蔽性进行严格检查,看其是否具有良好的抗电磁干扰能力。
 6)易燃、易爆不仅对传感器造成彻底性的损害,而且还给其它设备和人身安全造成很大的威胁。因此,在易燃、易爆环境下工作的传感器对防爆性能提出了更高的要求,故必须选用防爆传感器,这种传感器的密封外罩不仅要考虑其密闭性,还要考虑到防爆强度,以及电缆线引出头的防水、防潮、防爆性等。

   4、传感器数量和量程的选择

传感器数量的选择是根据电子衡器的用途、秤体需要支撑的点数(支撑点数应根据使秤体几何重心和实际重心重合的原则而确定)而定。一般来说,秤体有几个支撑点就选用几只传感器,但是对于一些特殊的秤体,如电子吊钩秤就只能采用一个传感器,一些机电结合秤就应根据实际情况来确定选用传感器的个数。
    传感器量程的选择可依据秤的最大称量值、选用传感器的个数、秤体的自重、可能产生的最大偏载及动载等因素综合评价来确定。理论上说,传感器的量程越接近分配到每个传感器的载荷,其称量的准确度就越高。但在实际使用时,由于加在传感器上的载荷除被称物体外,还存在秤体自重、皮重、偏载及振动冲击等载荷,因此选用传感器量程时,要考虑诸多方面的因素,保证传感器的安全和寿命。

   4.1传感器量程的计算经验公式

在充分考虑到影响秤体的各个因素后,经过大量的验证而确定的。公式如下:
     C=K0K1K2K3 ( Wmax+W )/ N
     C—单个传感器的额定量程;W—秤体自重;Wmax—被称物体净重的最大值;N—秤体所采用支撑点的数量;K0—保险系数,一般取值在1.2~1.3之间;K1—冲击系数;K1值是根据以下使用条件确定的:a)当N个传感器均匀受载,且在无振动、无冲击条件下工作时,K1=1.1-1.3;b)当偶尔有冲击振动的情况时,K1=1.3-1.5;

c)当在有重复性的冲击振动条件下进行动态称重时,K1=1.7;当N个传感器不均匀受载时,则根据偏载可能形成的最大载荷乘以上述系数即可;K2—秤体的重心偏移系数;K3—风压系数。
    例如:一台30t电子汽车衡,最大称量Wmax是30t,秤体自重W为1.9t,设计采用四只 QS-A型传感器,根据当时的实际情况,选取保险系数K0=1.25,冲击系数K1=1.2,重心偏移系数K2=1.03,风压系数K3=1.02,试确定传感器的量程。
   解:根据传感器量程计算公式:C=K0 K1 K2 K3(Wmax+W)/N
    可知: C=1.25×1.2×1.03×1.02×(30+1.9)/4=12.57t

    因此,可选用量程为15t的传感器(QS-A型传感器的量程一般只有10t、15t、20t、25t、30t、40t、50t等,除非特殊订做)。

根据经验,一般应使传感器工作在其30%~70%量程内,但对于一些在使用过程中存在较大冲击力的衡器,如动态轨道衡、动态汽车衡、钢材秤等,在选用传感器时,一般要扩大其量程,使传感器工作在其量程的20%~40%之内,使传感器的称量储备量增大,以保证传感器的使用安全和寿命,避免超载。

   5、传感器理论载荷与实际载荷的估算关系

   5.1均衡载荷称重系统:

1         W

E传=       ·K·       · U        ①

n        W额

E传:传感器输出电压(mV)                        n:传感器数量

K:传感器灵敏系数(mV/V)                         W:加载重量(t)

W额:额定载荷(t)                                      U:仪表供桥电压(V)

1) 首先将相应数据代入①式计算出单只传感器在加载重量W作用下产生的输出理论值。

2) 先记录传感器空秤时的输出信号值,在秤体上加一适当载荷,测量其输出值,计算二者差值,再将二者差值与式①计算值E传进行比较,若差别不大,说明传感器是正常的,否则传感器可能出现故障。

   5.2对传感器为不均衡载荷系统:

       n                       W

Σ E传i= K ·         · U         ②

i=1            W额

即把各个传感器的输出电压相加求和,应等于所加载荷对一只传感器产生的输出。

                   n

1) 按式②计算 Σ  E传i 理论值

i=1

2) 参照①均衡载荷称重系统测试方法,将每只传感器进行检测。

若实测数据值与式②计算理论值相似,则说明各传感器正常,否则传感器实测中数据偏离较大传感器出现了故障。

   6、传感器准确度等级选择

传感器的准确度等级包括传感器的非线性、温度影响、蠕变、蠕变恢复、滞后、重复性、灵敏度等技术指标。在选用传感器的时候,不要单纯追求高等级的传感器,而是既要考虑满足电子秤的准确度要求,又要考虑其成本。

 对传感器等级的选择必须满足下列两个条件:

 1)、要满足仪表输入的要求。称重显示仪表是对传感器的输出信号经过放大、A/D转换等处理之后显示称量结果的。因此,传感器的输出信号必须大于或等于仪表要求的输入灵敏度值,即将传感器的输出灵敏度代入传感器和仪表的匹配公式,计算结果须大于或等于仪表要求的输入灵敏度。
※传感器和仪表的匹配公式:
传感器输出灵敏度×激励电源电压×秤的最大称量÷(秤的分度数×传感器的个数×传感器量程)≥仪表的输入灵敏度

      例如:一台称量为25kg的定量包装秤,最大分度数为2000个分度;秤体采用3只型号为HSX-A20 kg的传感器,灵敏度为2.0±0.002mV/V,供桥电压为12V;秤采用AD4325仪表。问采用的传感器能否与仪表匹配。
     解:经查阅,AD4325仪表的输入灵敏度为0.6μV/d,因此根据传感器和仪表的匹配公式可得仪表的实际输入灵敏度为:

2000 μV/V×12×25/(2000×3×20)=5μV/d>0.6μv/d     (d表示分度值)
所以,采用的传感器满足仪表输入灵敏度的要求,能够与所选仪表匹配。

2)、要满足整台电子秤准确度的要求。一台电子秤主要是由秤体、传感器、仪表三部分组成,在对传感器准确度选择的时候,应使传感器的准确度略高于理论计算值,因为理论往往受到客观条件的限制,如秤体的强度差一点,仪表的性能不是很好、秤的工作环境比较恶劣等因素都直接影响到秤的准确度要求,因此要从各方面提高要求,又要考虑经济效益,确保达到目的。

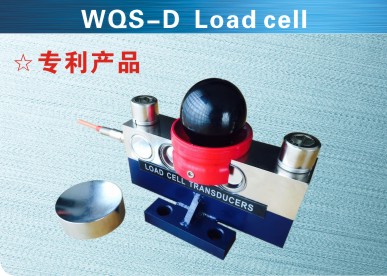

新疆地磅传感器
