数字传感器和仪表损坏原因分析及处理措施

发布日期:2020-07-26 09:49:00

    数字传感器搭配数字仪表使用已逐渐获得客户认可并快速的替换市场上的模拟传感器搭配模拟仪表的组合,新产品带来更多的新器件,也带来一些新的问题。

   考察几年来传感器和仪表器件损坏情况,损坏发生时刻一般发生在以下几个情况,一是汽车上磅瞬间,往往是接口器件损坏;二是打雷时,可能损坏一个器件,也可能多个器件同时损坏,有时候严重烧毁线路板;三是上电瞬间,以电源损坏居多;四是正常使用过程突然损坏。从电子原理上分析,损坏情况可归结为4个原因,分别是静电、雷击、漏电、维护不当。

新疆地磅


                                                                                                                            图1

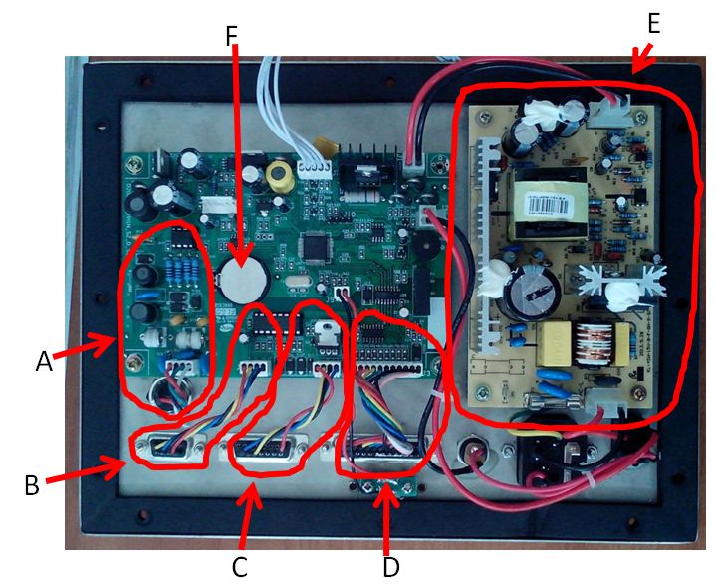

   图1中A区域是传感器接口、B区域是电脑接口、C区域是大屏幕接口、D区域是打印机接口、E区域是开关电源、F是锂电池

   1、A区域损坏的主要是485芯片,仪表会提示ECC01~ECC08等,因为此时仪表无法读取所有数字传感器的内码,由于485芯片受到TVS和GDT的双重保护,一般情况下静电和雷击不会损坏485芯片,故最大可能是漏电,此时可以用万用表检测插座电压,正常情况应该是火线与零线的电压为220V,火线与地线的电压为220V,零线与地线的电压为0V,如果不是这个数据,说明有漏电,漏电越大与上面给出的数据差异就越大。最简单可靠的办法是把插座的地线连接好,也可以选购我司的隔离仪表。

   2、B区域反映最多的是与电脑不通讯,由于仪表与电脑通讯采用232方式,而232芯片是几十年前的产物,且由于232在目前市场属落后通讯方式,故很少有芯片厂家改进设计,232芯片在抗静电、雷击、漏电方面能力都很弱,现场出现232芯片损坏后除了换芯片外,还需要接地处理或把仪表换成隔离式,后续的高端仪表将采用以太网连接(以太网内部有隔离变压器,且耐压较高,可以有效防静电和漏电)。

   3、C区域为大屏幕接口,柯力仪表的大屏幕接口一般配有两种,即电流环和232,电流环稳定且传输距离远,国内使用环境差的场合建议使用电流环方式,如果现场大屏幕无法通讯,不要急着退货,如果原来用232则可以改为电流环试试,如果原来是电流环的可以改为232试试。绝大多数情况下可以解决问题,如果还是不行,则可以连接电脑接口,把电脑的通讯改为与大屏幕一样的通讯速度,我司大屏幕为600波特率。

  4、D区域是打印机接口,此区域最明显是漏电烧坏,主要是打印机的自身漏电。既然是打印机自身漏电,那么解决问题就从打印机入手,买一台隔离功能的打印机是否可行,如果有隔离打印机那当然可行,但打印机厂家的货是全球发的,不会因为你某个地方的漏电就给你定制,所以处理措施只能是接地,再者就是选购柯力隔离仪表。

  5、E区域是开关电源,柯力的开关电源主要是25W、45W、30W,开关电源属于功率设备,损坏的原因一般是高压浪涌,如果现场发现用交流电无法使用而接电瓶可以使用,可能的故障有两处,一是保险丝烧坏,所以第一步检查保险丝,包括仪表壳体上的保险丝和开关电源板上的保险丝;二是内部器件被高压击坏,这种情况只能整体更换开关电源。

  6、F是锂电池,锂电池在维护较好的情况下可以正常工作3~5年,锂电池有两种,一种是不可充电的,不需要维护,另一种是可以充电的,在仪表正常使用时也不需要维护,但当仪表长期闲置或偶偶使用时,间隔时间超过3个月的则必须维护,即给仪表通电一天(最好间隔3个月内就通电一次),仪表用的锂电池与手机用的锂电池特性差不多,长时间不使用是会过放电损坏的。

新疆地磅


                                                                                                                         图2

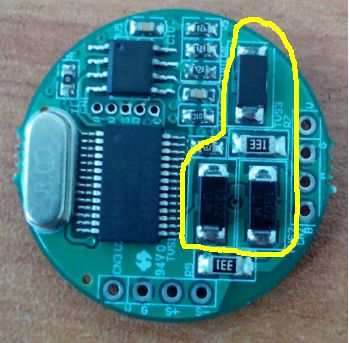

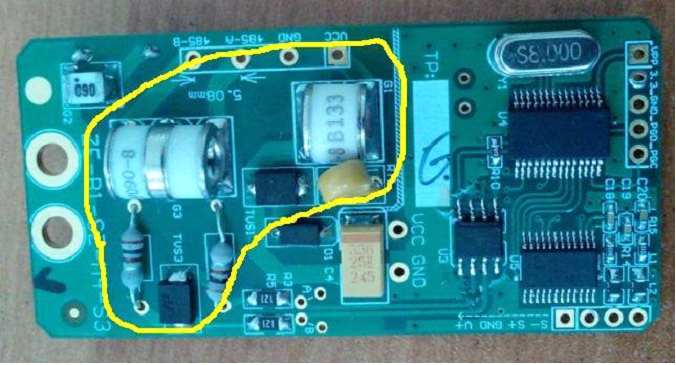

   图2是数字传感器中的数字模块,圆圈内是保护器件,五六年前的数字模块没有这种保护器件,遇有静电和浪涌往往七八个一起坏,目前柯力的数字传感器基本按装有保护器件,一般静电和浪涌(700V以内)不会损坏。图3所示的模块用于高端数字传感器,其抗浪涌达到3000V以上。即使有各种保护,但数字传感器还是有损坏,那么这种损坏原因在哪里呢,首先看一看模块的接线,模块一端是与仪表相连,称为总线接口,另一端与应变计相连,称为模拟传感器接口,数字传感器损坏主要体现在两个方面,一是485芯片损坏,二是应变计、AD芯片损坏。在模块增加保护后特别是如图3的保护后,485基本不会损坏,而应变计和AD芯片的损坏主要是雷击经秤台、钢球到达弹性体,之后突破应变计胶水击坏应变计和AD芯片,处理措施是把秤台接地,接地电阻控制在4Ω以下,保护效果很明显。

新疆地磅

                                                                                                                            图3
